Mũi khoan kim cương đa tinh thể (PDC) là một công cụ quan trọng trong ngành khoan, được biết đến với hiệu quả, độ bền và tính linh hoạt. Hướng dẫn toàn diện này sẽ khám phá cấu trúc, nguyên tắc làm việc, chủng loại, tính năng và cách sử dụng bit PDC phù hợp, trang bị cho bạn kiến thức cần thiết để tối đa hóa lợi ích của chúng trong các ứng dụng khoan khác nhau.
Một bit PDC, hoặc bit Nhỏ Gọn Kim Cương đa tinh thể, là một công cụ chuyên dụng được sử dụng để khoan qua các thành tạo đá khác nhau. Nó có máy cắt làm từ kim cương tổng hợp, được biết đến là một trong những vật liệu cứng nhất hiện có. Những máy cắt kim cương này được liên kết với chất nền cacbua, tạo ra Cấu trúc nhỏ gọn và bền, vừa cực kỳ cứng vừa chống mài mòn. Thiết kế này cho phépBán bit PDCĐể thâm nhập vào các thành tạo đá cứng hiệu quả hơn các mũi khoan truyền thống.

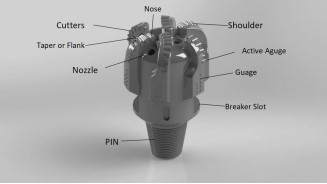

1. Máy cắt
Chất liệu: máy cắt được làm từ kim cương tổng hợp, được biết đến với độ cứng đặc biệt.
Hình dạng: hình dạng của máy cắt có thể khác nhau, bao gồm hình trụ hoặc hình nón, được thiết kế để tối ưu hóa hiệu quả cắt và độ bền.
Phụ kiện: máy cắt được liên kết với chất nền cacbua, mang lại lớp nền chắc chắn, chống mài mòn.
2. Chất nền cacbua
Thành phần: thường được làm từ cacbua vonfram, được biết đến với độ bền và khả năng chống mài mòn.
Chức năng: hoạt động như một đế hỗ trợ cho máy cắt kim cương, đảm bảo chúng được gắn chắc chắn và có thể chịu được các áp lực của việc khoan.
3. Thiết kế thân máy
Chất liệu: thân của bit PDC thường được làm từ vật liệu thép hoặc ma trận (hỗn hợp cacbua vonfram và chất kết dính kim loại).
Các loại: Thân thép bền và có thể sửa chữa hoặc sửa đổi, trong khi thân ma trận có khả năng chống xói mòn cao hơn nhưng không thể dễ dàng sửa chữa.
4. vòi phun
Vị trí: Có vị trí chiến lược để đảm bảo làm mát tối ưu và làm sạch máy cắt trong quá trình khoan.
Chức năng: Dung dịch khoan trực tiếp đến máy cắt, giúp giảm nhiệt và loại bỏ phần cắt ra khỏi mặt khoan.
5. Cấu hình lưỡi
Thiết kế: Lưỡi dao được bố trí để tối đa hóa tiếp xúc với sự hình thành đá và đảm bảo phân bố Tải trọng đều trên các máy cắt.
Spacing: Khoảng cách và hướng của lưỡi dao được thiết kế để cân bằng hiệu quả cắt với độ bền, ngăn ngừa mài mòn hoặc hư hỏng quá mức.
6. Bảo vệ máy đo
Mục đích: bảo vệ mũi khoan khỏi bị mài mòn quá mức và duy trì đường kính lỗ.
Cấu tạo: thường bao gồm các vật liệu cứng bổ sung hoặc chèn kim cương nhỏ để tăng cường độ bền.
7. cào lưng và cào cạnh
Cào lưng: góc mà dao cắt nghiêng về phía sau, ảnh hưởng đến tính hung hăng của vết cắt.
Cào bên: Góc cắt nghiêng sang một bên, ảnh hưởng đến hiệu quả cắt và hướng cắt.
Nguyên lý hoạt động của mũi khoan Nhỏ Gọn Kim cương đa tinh thể (PDC) xoay quanh Khả năng cắt xuyên qua các thành tạo đá một cách hiệu quả.
Điều này chủ yếu đạt được thông qua một hành động cắt, trong đó các máy cắt PDC, có bề mặt phẳng và các cạnh sắc nét, cắt xuyên qua đá thay vì nghiền nát nó như các bit hình nón con lăn truyền thống.
Các máy cắt này được định vị chiến lược ở các góc cụ thể để tối đa hóa sự tiếp xúc với sự hình thành, tăng cường hành động cắt đồng thời giảm thiểu ma sát và tích tụ nhiệt. Dây khoan áp dụng chuyển động quay và trọng lượng trên bit (wob), đảm bảo các máy cắt vẫn gắn với đá, tạo điều kiện cho việc cắt liên tục.
Dung dịch khoan, hoặc bùn, được lưu thông qua bit để làm sạch và làm mát máy cắt, ngăn ngừa sự tích tụ cắt, giảm ma sát và kéo dài tuổi thọ hoạt động của bit bằng cách ngăn ngừa quá nhiệt.
Hơn nữa, khi máy cắt bị mòn, các bề mặt kim cương mới được phơi ra, duy trì hiệu quả cắt và cho phép mũi khoan khoan trong khoảng thời gian dài hơn mà không cần thay thế. Tính năng tự mài liên tục này, kết hợp với làm sạch thủy lực hiệu quả và định vị dao cắt được tối ưu hóa, củng cố hiệu suất và độ bền cao của mũi khoan PDC.
Công cụ SML là một chuyên giaCông ty bit PDCCung cấp một loạt các bit PDC để bán, mỗi bit phù hợp với nhu cầu khoan cụ thể của bạn. Dưới đây là các danh mục bán chạy nhất:
Ma Trận cơ thể PDC bits: Lý tưởng cho các thành phần cứng và mài mòn do khả năng chống mài mòn vượt trội.
Độ cứng vượt trội:
Các hạt kim cương cung cấp độ cứng đặc biệt, làm cho các bit PDC có khả năng chống mài mòn cao và có khả năng cắt xuyên qua các thành tạo đá khác nhau một cách dễ dàng.
Khả năng tự mài:
Khi mũi mài mòn, các lớp kim cương sắc nhọn mới được phơi ra, duy trì hiệu quả cắt và giảm nhu cầu thay thế thường xuyên. Đặc tính tự mài này giúp tăng tuổi thọ của các bit và đảm bảo hiệu suất ổn định trong suốt quá trình khoan.
Tỷ lệ thâm nhập cao (rop):
Các bit PDC cũng cung cấp tốc độ thâm nhập cao (rop) so với các bit hình nón con lăn truyền thống. Thiết kế máy cắt cố định của chúng cho phép tiếp xúc liên tục với đội hình, dẫn đến Tốc độ khoan nhanh hơn. Ngoài ra, việc thiếu các bộ phận chuyển động trong các bit PDC làm giảm nguy cơ hỏng hóc cơ học, dẫn đến tăng độ tin cậy và chi phí bảo trì thấp hơn.
Tính linh hoạt:
Việc áp dụng các bit PDC mở rộng trên các môi trường khoan khác nhau, từ hình dạng mềm đến cứng. Chúng đặc biệt hiệu quả trong việc tạo thành đá phiến, đá vôi và đá sa thạch, trong đó Khả năng cắt và độ bền vượt trội của chúng giúp cải thiện đáng kể hiệu quả khoan. Hơn nữa, những tiến bộ trong công nghệ PDC, chẳng hạn như tăng cường ổn định nhiệt và chống va đập, đã mở rộng việc sử dụng chúng trong điều kiện khoan khó khăn hơn, bao gồm nước sâu và giếng nhiệt độ cao.
Kiểm tra trước khi khoan: Trước khi sử dụng bit PDC, hãy kiểm tra xem có bất kỳ dấu hiệu hao mòn hoặc hư hỏng nào không. Đảm bảo rằng các máy cắt còn nguyên vẹn và bit sạch sẽ.
Thông số Khoan tối ưu: điều chỉnh các thông số khoan như trọng lượng trên bit (wob) và tốc độ quay (RPM) theo thiết kế hình thành đá và bit. Theo khuyến nghị của nhà sản xuất là điều cần thiết cho hiệu suất tối ưu.
Quản lý dung dịch khoan: Sử dụng dung dịch khoan thích hợp để làm mát máy cắt và loại bỏ cắt hiệu quả. Đảm bảo rằng các vòi phun không bị tắc và dòng chất lỏng đầy đủ.
Giám sát thường xuyên: liên tục theo dõi hiệu suất của bit trong quá trình khoan. Theo dõi các dấu hiệu hao mòn hoặc giảm hiệu quả và điều chỉnh các thông số khi cần thiết.
Bảo dưỡng sau khoan: Sau khi khoan, làm sạch mũi khoan kỹ lưỡng và kiểm tra xem có hư hỏng gì không. Bảo quản ở nơi khô ráo, thoáng mát để chống ăn mòn và kéo dài tuổi thọ.
